Barrierefreies Badezimmer in der Serie 477/801

HEWI MAG / wissen

Planungstipps für barrierefreie Sanitärräume

Der Begriff Barrierefreiheit wandelt sich immer mehr. Heute hat barrierefreie Gestaltung Inklusion zum Ziel. Dies bedeutet die Gestaltung barrierefreier Räume richtet sich nach den individuellen Bedürfnissen bzw. Kompetenzen des Einzelnen. Grundsätzlich soll der Zugang für alle Menschen gleichermaßen ermöglicht werden – unabhängig von ihren physischen und kognitiven Voraussetzungen. Barrierefreiheit wird so zum Mehrwert für alle. Im Folgenden finden Sie Hinweise für die normgerechte Planung von Sanitärräume gemäß der deutschen DIN 18040, der schweizerischen SIA 500 und der österreichischen ÖNORM B 1600.

Am Waschtisch

Barrierefreie Waschtische sind flexibel nutzbar – sie können sowohl im Sitzen als auch im Stehen genutzt werden. Damit der Waschtisch für einen Rollstuhlfahrer geeignet ist, muss er mindestens 55 cm unterfahrbar sein. Der Spiegel über dem Waschtisch muss sowohl für eine sitzende als auch für eine stehende Person einsehbar sein – dies ist besonders leicht mit einem Spiegel der bis zum Waschtisch reicht umzusetzen. Bei der Beleuchtung ist darauf zu achten, dass sie möglichst blendfrei ist. Ablagen, Steckdosen und Armatur müssen sich im unmittelbaren Greifbereich des Nutzers befinden.

Badezimmer mit Waschtisch, Spiegel und Hocker



Produktinspiration

Waschtisch mit integrierter Haltemöglichkeit

Waschtische

Kippspiegel in weiß

Spiegel

Duschhocker in weiß

Hocker

Barrierefreie Armatur

Armaturen

Montageempfehlung
am Waschtisch

Deutschland
Österreich
Schweiz
Planungshilfe für den Waschtisch

Montageempfehlungen

DIN 18040 TEIL 1
Öffentlich

DIN 18040 TEIL 2
Wohnungen Rollstuhlnutzung

DIN 18040 TEIL 2
Wohnungen

Montagehöhe OK Waschtisch

  • Höhe Vorderkante max. 80 cm
  • Höhe Vorderkante max. 80 cm
  • Nutzung muss im Sitzen möglich sein

Bewegungsfläche vor Waschtisch

  • 150 × 150 cm
  • 150 × 150 cm
  • 120 × 120 cm

Unterfahrbearkeit Waschtisch

  • Unterfahrbarkeit von mind. 55 cm
  • Kniefreiheit mind. 67 cm gemessen bis 30 cm hinter Vorderkante Waschtisch
  • unterfahrbar in einer Breite von 90 cm, axial gemessen
  • Unterfahrbarkeit von mind. 55 cm
  • Kniefreiheit mind. 67 cm gemessen bis 30 cm hinter Vorderkante Waschtisch
  • unterfahrbar in einer Breite von 90 cm, axial gemessen
  • Beinfreiheit erforderlich

Unterfahrbarkeit Handwaschbecken

  • Unterfahrbarkeit von mind. 45 cm

Armatur

  • Einhebelmischer oder berührungslos
  • berührungslose Armatur nur in Verbindung mit Temperaturbegrenzung mit Wassertemperatur am Auslauf max. 45°C
  • Abstand Armatur zum vorderen Waschtischrand max. 40 cm
  • Einhebelmischer oder berührungslos
  • berührungslose Armatur nur in Verbindung mit Temperaturbegrenzung mit Wassertemperatur am Auslauf max. 45°C
  • Abstand Armatur zum vorderen Waschtischrand max. 40 cm
  • Einhebelmischer oder berührungslos
  • berührungslose Armatur nur in Verbindung mit Temperaturbegrenzung mit Wassertemperatur am Auslauf max. 45°C

Spiegel

  • mind. 100 cm hoch
  • Einsicht muss im Sitzen und Stehen möglich sein
  • über dem Waschtisch angeordnet
  • mind. 100 cm hoch
  • Einsicht muss im Sitzen und Stehen möglich sein
  • unmittelbar über dem Waschtisch angeordnet
  • Bauseitige Möglichkeit einen 100 cm hohen Spiegel unmittelbar über dem Waschtisch anzuordnen

Ausstattungsprodukte

  • Einhand-Seifenspender, Papiertuchspender, Abfallbehälter, Handtrockner müssen im Bereich des Waschtisches angeordnet sein
  • Müssen sich visuell kontrastierend von ihrer Umgebung abheben
  • Sollten sich visuell kontrastierend von ihrer Umgebung abheben
  • Sollten sich visuell kontrastierend von ihrer Umgebung abheben

Haken

  • wenn Kleiderhaken vorgesehen sind: in mind. zwei Höhen für sitzende und stehende Personen
Planungshilfe für den Waschtisch

Montageempfehlungen

ÖNORM B1600

Montagehöhe OK Waschtisch

  • 80 - 85 cm
  • Ausladung mind. 45 cm
  • Bei Handwaschbecken mind. Ausladung 35 cm (bei Mindestraumbreite 165 cm)

Bewegungsfläche im WC-Raum

  • Durchmesser 150 cm, Handwaschbecken darf max. 20 cm in die Bewegungsfläche hineinragen

Wandabstand

  • Wand bis Mitte Waschtisch mind. 50 cm

Unterfahrbarkeit

  • Anfahrbar in einer Breite von mind. 100 cm
  • Bis 20 cm hinter WT-Rand Höhe mind. 70 cm
  • Unterputz- oder Flachaufputzsiphon



Armatur

  • Montagehöhe 80 - 110 cm
  • Im Abstand von mind. 20 - 35 cm von der Waschtischvorderkante bedienbar

Spiegel

  • Unterkante Spiegel max. 95 cm, Oberkante Spiegel mind. 180 cm

Ausstattungsgegenstände

  • Papierhalter, Handtuchspender, Seifenspender
  • Bedienebene von 80 - 110 cm

Haken

  • Montagehöhe max. 120 cm
Planungshilfe für den Waschtisch

Montageempfehlungen

SIA 500 ÖFFENTLICHE WC-ANLAGEN

Raumgrösse

  • IV-WC mind. 1,65 x 1,80 m

Montagehöhe OK Waschtisch

  • Max. 85 cm
  • Ausladung 35 - 40 cm (öffentliche WC-Anlagen)
  • Handwaschbecken mit gerundeter Front

Wandabstand

  • Vorderkante WC bis Mitte Waschtisch 55 cm

Unterfahrbarkeit

  • Höhe mind. 70 cm im Kniebereich
  • Wandeinbau- oder Flachaufputzsiphon

Armatur

  • Einhebelmischer oder berührungslos
  • Abstand Armatur ab Vorderkante WC 55 cm

Spiegel

  • Unterkante Flachspiegel max. 100 cm ab Boden
  • Oberkante mind. 180 cm
  • Kippspiegel nicht zulässig

Haken

  • Montagehöhe 110 cm

Ablage

  • Unterfahrbar

Ausstattungsgegenstände

  • Handtuchspender, etc. Bedienhöhe max. 110 cm

Am WC

Damit das WC auch für einen Rollstuhlfahrer zu nutzen ist, sollte das WC-Becken eine ausreichende Tiefe aufweisen. Hierdurch ist bei einer seitlichen Anfahrt mit dem Rollstuhl gewährleistet, dass die Sitzflächen nebeneinanderliegen und so ein Transfer vom Rollstuhl auf das WC möglich ist. Zudem ist hierfür ein seitlicher Platzbedarf von mindestens 90 cm erforderlich. Vor dem WC ist ebenfalls eine entsprechende Bewegungsfläche für das Rangieren mit einem Rollstuhl einzuplanen.

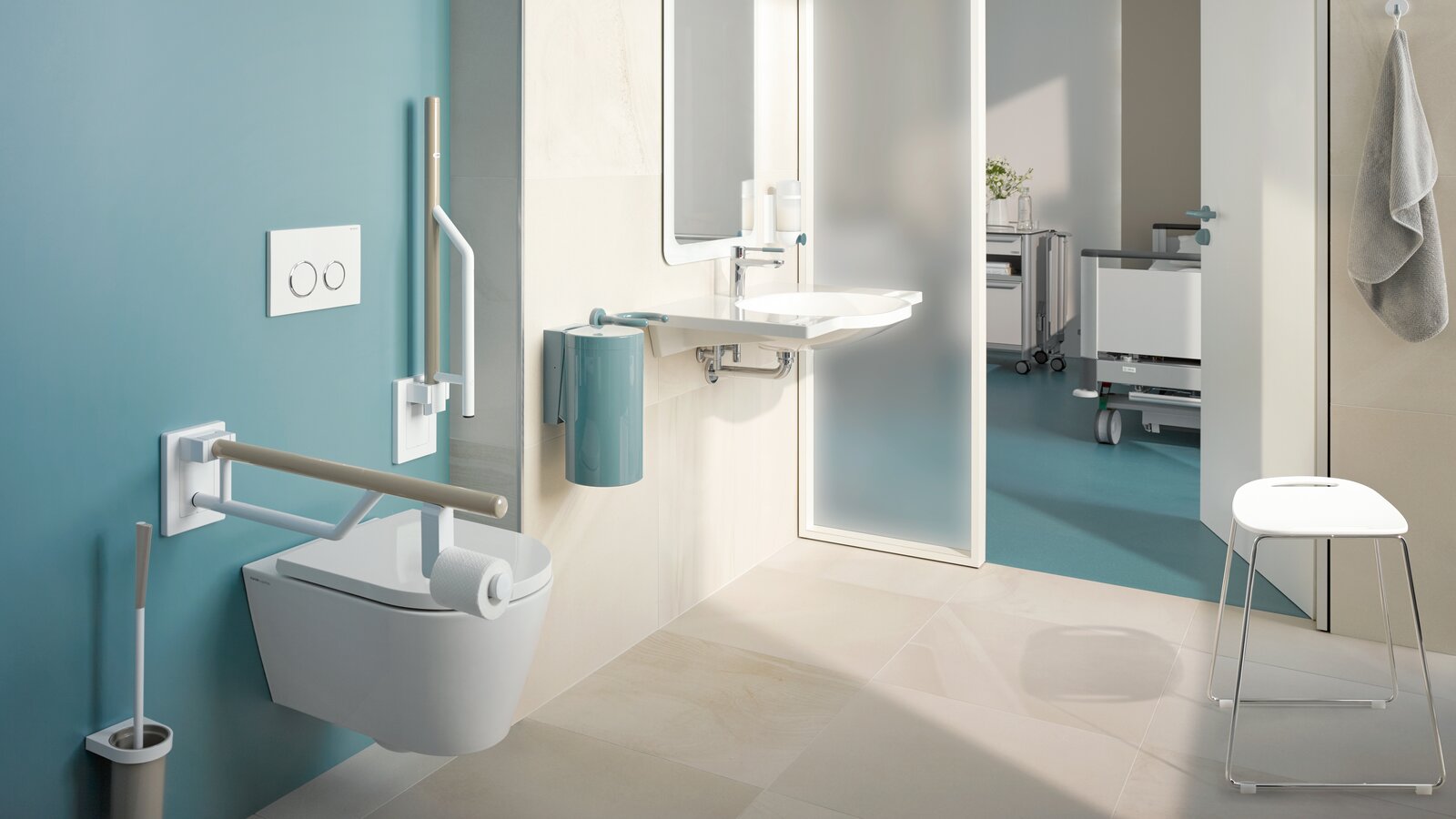

Barrierefreies Bad in System 800



Produktinspiration

Stützklappgriff in weiß

Stützklappgriffe

Barrierefreier Wandstützgriff in weiß

wandstützgriffe

Rückenstütze in weiß

Rückenstützen

Aufrüstsatz in weiß

Aufrüstsätze

Montageempfehlung
am wc

Deutschland
Österreich
Schweiz
Planungshilfe für das WC

Montageempfehlungen

DIN 18040 TEIL 1
Öffentlich

DIN 18040 TEIL 2
Wohnungen Rollstuhlnutzung

DIN 18040 TEIL 2
Wohnungen

Sitzhöhe

  • 46 - 48 cm inkl. Sitz
  • 46 - 48 cm inkl. Sitz
  • individuell

WC-Tiefe

  • Ausladung mind. 70 cm
  • Ausladung mind. 70 cm
  • individuell

Rückenstütze

  • 55 cm hinter der Vorderkante des WCs
  • WC-Deckel ist als alleinige Rückenstütze ungeeignet
  • 55 cm hinter der Vorderkante des WCs
  • WC-Deckel ist als alleinige Rückenstütze ungeeignet

seitliche Bewegungsfläche

seitlicher Abstand WC-Wand

  • Tiefe 70 cm und 90 cm Breite links und rechts
  • Tiefe 70 cm und 90 cm Breite links oder rechts
  • Mind. 20 cm zur Wand

Bewegungsfläche vor WC

  • 150 x 150 cm
  • 150 x 150 cm
  • 120 x 120 cm

Stützklappgriffe

  • links und rechts
  • Oberkante Stützklappgriff 28 cm über Sitzhöhe
  • Stützklappgriff mind. 15 cm über WC hinausragend
  • lichter Abstand zwischen den Griffen 65 - 70 cm
  • Belastbarkeit: Punktlast von 1 kN am vorderen Griffende



  • links und rechts
  • Oberkante Stützklappgriff 28 cm über Sitzhöhe
  • Stützklappgriff mind. 15 cm über WC hinausragend
  • lichter Abstand zw. den Griffen 65 - 70 cm
  • Belastbarkeit: Punktlast von 1 kN am vorderen Griffende



  • müssen nachrüstbar sein

Papierrollenhalter

  • ohne Veränderung der Sitzposition erreichbar
  • ohne Veränderung der Sitzposition erreichbar
  • individuell

WC-Spülung

  • vom Sitzenden mit Hand oder Arm ohne Veränderung der Sitzposition bedienbar
  • vom Sitzenden mit Hand oder Arm ohne Veränderung der Sitzposition bedienbar
  • individuell

Abfallbehälter

  • optional: Abfallbehälter mit einer Hand zu bedienen, dicht- und selbstschließend

Notrufanlage

  • in der Nähe des WCs anzubringen
  • vom WC aus sitzend und auf dem Boden liegend erreichbar
  • visuell kontrastierend gestaltet, taktil erfassbar und auffindbar
Planungshilfe für das WC

Montageempfehlungen

ÖNORM B1600

Raumgröße

  • einseitig anfahrbares WC: mind. 165 x 215 cm
  • universell anfahrbares WC: mind. 220 x 215 cm

Sitzhöhe

  • 46 - 48 cm

WC-Tiefe

  • Ausladung mind. 65 cm

Transfermöglichkeiten

  • versch. Anfahrmöglichkeiten mit dem Rollstuhl seitl., frontal, rechtwinklig müssen möglich sein

seitliche Bewegungsfläche

  • einseitig anfahrbar 90 cm
  • universell anfahrbar beidseitig 90 cm

Bewegungsfläche vor WC

  • 120 cm vor dem WC
  • Durchmesser 150cm im WC-Raum
  • wobei die Unterfahrbarkeit des Handwaschbeckens bis 20 cm Tiefe miteinbezogen werden kann

Abstand zur Wand

  • Wand - Mitte WC 45 - 50 cm

 Montagehöhe Stützklappgriffe und Haltegriffe

  • einreihig Oberkante mind. 75 cm
  • zweireihig max. Oberkante 85 cm
  • Griffe 15-25 cm über Vorderkante des WC hinausragend
  • horizont. Abstand zw. den Griffen 65 - 75 cm
  • bei einseitig anfahrbarem WC Winkelgriff an der Wand mit senkr. Länge min. bis H=150 cm, waager. Mind. 50 cm

Rückenstütze

  • 60 - 75 cm über OK Fußboden
  • ab einer Sitztiefe von mehr als 55 cm ist eine Rückenstütze erforderlich

Griffform

  • Durchmesser 3 - 4 cm, sinngemäß auch für ovale Querschnitte

Papierrollenhalter

  • links und rechts am Haltegriff im Greifbereich des Sitzenden

Belastbarkeit

  • Unterkonstruktion in Verbindung mit Befestigungen belastbar für mind. 1,0 KN am Griffende
Planungshilfe für das WC

Montageempfehlungen

SIA 500 ÖFFENTLICHE WC-ANLAGEN

Sitzhöhe

  • 46 cm im öffentlichen Bereich

WC-Tiefe

  • Ausladung mind. 65 cm

Rückenstütze

  • Rückenstütze 15 - 20 cm ab Rückwand bei WC mit UP-Spülung

Transfer vom Rollstuhl aufs WC

  • versch. Transferarten müssen mögl. sein

Abstand zur Wand

  • Wand - Mitte WC 45 cm

Montagehehöhe Stützklappgriffe und Haltegriffe

  • 70 - 75 cm
  • Winkelgriff wandseitig, 20 - 25 cm über Vorderkante des WC hinausragend
  • Winkelgriff an der Wand mit senkr. Länge min. bis H=170 cm, waag. min. 50 cm
  • Stützklappgriff ca. 10 cm über WC hinausragend
  • Stützklappgriff auf der Außenseite
  • Mitte WC - Mitte Klappgriff 35 cm

Papierrollenhalter

  • unter horizontalem Haltegriff angeordnet

Hygienebox

  • unter horizontalem Haltegriff angeordnet

Ausstattungsgegenstände

  • Handtuchspender, etc. Bedienhöhe max. 110 cm

An Dusche und Wanne

Der Duschbereich muss mit dem Rollstuhl befahrbar sein. Hierfür muss die Dusche bodengleich angelegt sein und sollte eine entsprechende Bewegungsfläche aufweisen. Duschsitze erleichtern das eigenständige Duschen. Entscheidend für die Sitzhöhe ist der Fußkontakt zum Boden. Dieser ist für ein sicheres Sitzen besonders wichtig ist und sollte jederzeit gewährleistet sein. Optimal ist eine seitlich im Sitzen zu erreichende Armatur.

Barrierefreies Bad in Serie 477/801



Produktinspiration

Barrierefreier Sitz

Duschsitze

Barrierefreier Brausehalter in weiß

Brausehalterstangen

Barrierefreie Duschvorhangstange

Duschvorhänge & stangen

Barrierefreie Duscharmatur von HEWI

Armaturen

Montageempfehlung An
Dusche und Wanne

Deutschland
Österreich
Schweiz
Planungshilfe für die Dusche

Montageempfehlungen

DIN 18040 TEIL 1
Öffentlich

DIN 18040 TEIL 2
Wohnungen Rollstuhlnutzung

DIN 18040 TEIL 2
Wohnungen

Duschbereich

  • zum angrenzenden Sanitärraum niveaugleich
  • Darf nicht mehr als 2 cm abgesenkt sein
  • zum angrenzenden Sanitärraum niveaugleich
  • Darf nicht mehr als 2 cm abgesenkt sein



  • zum angrenzenden Sanitärraum niveaugleich
  • Darf nicht mehr als 2 cm abgesenkt sein

Bewegungsfläche

  • 150 x 150 cm
  • 150 x 150 cm
  • 120 x 120 cm

Duschsitz

  • Sitzhöhe 46-48 cm
  • Klappsitz  Ausladung mind. 45 cm
  • alternativ: mobiler, stabiler Duschsitz
  • Nachrüstmöglichkeit für Sitz
  • Sitzhöhe 46-48 cm
  • Nachrüstmöglichkeit empfohlen

Klappgriff

  • auf jeder Seite des Klappsitzes muss ein Stützklappgriff montiert sein
  • Oberkante Stützklappgriff 28 cm über Sitzhöhe
  • 15 cm über den Sitz hinausragend, lichter Abstand zw. den Griffen 65-70 cm
  • Nachrüstmöglichkeit für Stützklappgriffe beidseitig vom Sitz
  • Oberkante Stützklappgriff 28 cm über Sitzhöhe
  • Nachrüstmöglichkeit empfohlen

Haltegriffe

  • es sind waagerechte Haltegriffe anzuordnen, Montagehöhe 85 cm über OKFFB (Achsmaß)
  • zusätzlich sind auch senkrechte Haltegriffe zu montieren
  • Nachrüstmöglichkeit empfohlen

Armatur

  • Einhebel Duscharmatur mit Handbrause
  • im Sitzen erreichbar, seitlich in 85 cm Höhe
  • bei mehreren Elementen ist eine Anordnung bis 105 cm (Achsmaß) zulässig
  • Hebel der Duscharmatur sollte nach unten weisen, um Verletzungesgefahr vorzubeugen
  • Einhebel Duscharmatur mit Handbrause
  • im Sitzen erreichbar, seitlich in 85 cm Höhe
  • bei mehreren Elementen ist eine Anordnung bis 105 cm (Achsmaß) zulässig
  • Hebel der Duscharmatur sollte nach unten weisen, um Verletzungesgefahr vorzubeugen
  • Hebel der Duscharmatur sollte nach unten weisen, um Verletzungsgefahr vorzubeugen
  • Bedienhöhe 85 cm
  • bei mehreren Elementen ist eine Anordnung bis 105 cm (Achsmaß) zulässig

Badewanne im Wohnbau

  • nachträgliches Aufstellen einer Badewanne im Duschbereich muss möglich sein
  • Wanne muss mit einem Lifter nutzbar sein
  • nachträgliches Aufstellen einer Badewanne im Duschbereich sollte möglich sein

Bodenbelag

  • rutschhemmend nach GUV-I 8527 mind. Bewertungsgruppe B
  • rutschhemmend nach GUV-I 8527 mind. Bewertungsgruppe B
  • rutschhemmend nach GUV-I 8527 mind. Bewertungsgruppe B
Planungshilfe für die Dusche

Montageempfehlungen

ÖNORM B1600

Duschbereich

  • stufenlos mit Gefälle
  • Boden rutschhemmend nach ÖNORM Z 1261

Größe Duschplatz

  • mind. 150 x 150 cm oder 130 x 180 cm, von 2 Seiten übereck anfahrbar

Duschsitz

  • Sitz Größe mind. 40 x 40 cm
  • Sitzhöhe 46 - 48 cm
  • Achsabstand aus der Ecke 45 - 50 cm

Haltegriffe

  • horiz. Haltegriffe OK min. 75 - max. 85 cm
  • senkr. Haltestange von 75 cm bis zu einer Höhe mind. 150 cm, mit Abstand mind. 70-85 cm aus der Ecke, kann auch als Brausehalterstange genutzt werden
  • anschließend an senkr. Haltegriff folgt waager. Griff mit Länge mind. 50 cm
  • an der 2. Wand (keine Zeichnung) waager. Griff Länge mind. 90 cm, dieser kann für Einhängesitze verwendet werden
  • anstelle des waager. Haltegriffes neben dem Klappsitz kann auch ein Stützklappgriff mit horizontalem Abstand von 65 - 75 cm zw. den Griffen montiert werden, L=70-85 cm
  • bei fix montierten Sitzen darf der waager. Haltegriff an der Montagewand im Bereich des Sitzes entfallen

Ausstattungselemente

  • Seifenhalter

Armatur

  • Höhe 80 - 110 cm

Duschvorhang/ Duschspritzschutz

  • Duschplatzabtrennungen müssen flexibel (Vorhang) od. wegklappbar sein
  • kein einschränken der Bewegungsfläche

Badewanne im Wohnbau

  • Höhe an der Einstiegsseite 50 - 55 cm
  • sollte mit einem Lifter mind. 15 cm unterfahrbar sein



Badewanne - Haltegriffe

  • an der Schmalseite senkr. Haltegriff bis Höhe von mind. 150 cm, bündig mit Außenkante Wanne
  • waager. Griffe in einer Höhe von 15 - 25 cm über Wannenrand, Länge mind. 50 cm, Richtung Ecke ab Aussenkante Wanne
  • an der Längsseite senkr. Haltegriff 70 - 85 cm Abstand vom Wannenrand gemessen bis zu einer Höhe von 150cm montiert
Planungshilfe für die Dusche

Montageempfehlungen

SIA 500 ROLLSTUHLGERECHTE DUSCHE

Duschbereich

  • schwellenlos, max. 2 % Gefälle

Duschsitz

  • Klappsitz  Ausladung mind. 45 cm
  • Sitzhöhe 46 cm

Größe

  • Duschbereich 90 x 110 cm
  • Gemeinschaftsduschanlagen 90 x 140 cm
  • Gefälle max. 2%, abgetrennt durch Duschvorhang
  • Entwässerungsbereich möglichst 30 cm größer als Duschbereich

Haltegriffe

  • horiz. Haltestange, Montagehöhe 70 - 75 cm
  • vertik. Haltestange mit verstellbarem Brausehalter
  • L-förmig angeordnet, waager. Länge mind. 50 cm, Höhe ca. 190 cm

Stützklappgriff

  • Klappgriff auf freier Seite neben Klappsitz, Montagehöhe 70 - 75 cm

Ausstattungselemente

  • Seifenablage

Armatur

  • Höhe max. 100 cm ab Boden

Duschvorhang/ Duschspritzschutz

  • Duschbereich mit Duschvorhang abgetrennt



Weitere Themen
