Barrierefreies Bad Abstände: Planungssicherheit nach DIN 18040-2
Die Planung barrierefreier Bäder verlangt präzises Arbeiten. Nur wenn Bewegungsflächen und Abstände den Vorgaben der DIN 18040-2 entsprechen, ist eine sichere und förderfähige Nutzung gewährleistet. Hier erfahren Sie, welche Maße in welchen Bereichen gelten – und wie Sie typische Planungsfehler vermeiden, die häufig erst auf der Baustelle oder bei der Abnahme auffallen.
Planungsfehler im Bau vermeiden
Trotz bekannter Vorgaben der DIN 18040-2 treten in der Praxis immer wieder Planungsfehler auf, die zu kostenintensiven Nachbesserungen führen können. Hier einige der häufigsten Stolperfallen:
- Bewegungsflächen nicht konsequent durchgeplant: Gerade in kleinen Bädern werden Bewegungsflächen häufig durch Türschwenkbereiche, Heizkörper oder Einbaumöbel eingeschränkt.
- Türbreite unterschätzt: Eine Tür mit 80 cm lichte Breite reicht zwar formal, in der Praxis ist eine Breite von 90 cm für Rollstuhlfahrende deutlich komfortabler und sicherer.
- Unzureichende Platzierung von Haltegriffen: Häufig fehlt die durchdachte Positionierung von Haltegriffen, insbesondere im Dusch- und WC-Bereich. Griffe müssen im Bewegungsablauf sinnvoll erreichbar sein.
- Fehlende Abstimmung mit Haustechnik: Zu hoch oder zu tief geplante Armaturen und Bedienelemente führen regelmäßig zu Abweichungen von der Norm.
- Nicht abgestimmte Bodenbeläge: Rutschhemmung (mind. R10) wird oft in der Ausführungsplanung vergessen oder auf zu glatte Materialien gesetzt.
Um diese Fehler zu vermeiden, empfiehlt es sich, die Anforderungen der DIN 18040-2 bereits in der frühen Entwurfsphase in die Grundrissplanung einzubeziehen und im Detail abzustimmen.
Bewegungsflächen: Grundlage für barrierefreie Nutzung
Bewegungsflächen sind das zentrale Element barrierefreier Badplanung. Nur wenn sie ausreichend bemessen sind, lassen sich Sanitärobjekte sicher und selbstständig nutzen. Vor Waschtisch, WC und bodengleicher Dusche fordert die DIN 18040-2 freie Flächen, die auch ein komfortables Rangieren und Umsetzen ermöglichen. Eine Überlappung der Flächen ist zulässig, solange die Funktion nicht eingeschränkt wird.
Barrierefreies Bad Abstände - Planungshinweise:
- Mindestmaß vor Sanitärobjekten: 120 × 120 cm
- Für Rollstuhlfahrende: 150 × 150 cm
- Überlappung der Flächen ist zulässig
Gerade bei kompakten Grundrissen empfiehlt es sich, diese Flächen frühzeitig in der Planung zu sichern. Nachträgliche Anpassungen sind aufwendig und führen häufig zu Nutzungseinschränkungen.
Anforderungen der DIN 18040-2
Die DIN 18040-2 definiert die verbindlichen Vorgaben für barrierefreie Sanitärräume. Neben Bewegungsflächen und Abständen regelt sie auch Türbreiten, Bedienelementhöhen und Bodenbeschaffenheit.
Barrierefreie Abstände - Kernanforderungen:
- Türbreite: mindestens 80 cm, empfohlen 90 cm
- Tür muss nach außen öffnend und von außen entriegelbar sein
- Bedienelemente: 85–105 cm hoch
- Rutschhemmende Bodenbeläge: mindestens Rutschhemmungsklasse R10
Die Einhaltung dieser Anforderungen gewährleistet die Sicherheit und Selbstständigkeit der Nutzenden. Zudem ist sie Voraussetzung für die Inanspruchnahme von Fördermitteln und Zuschüssen.

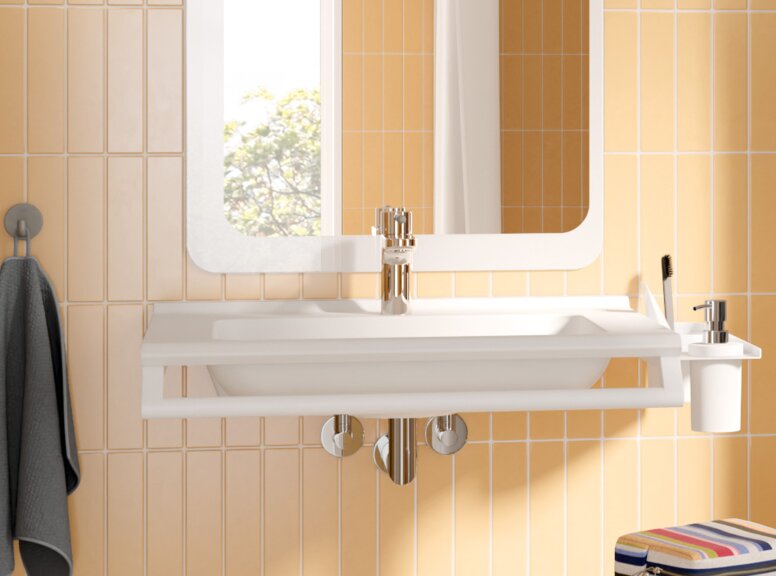

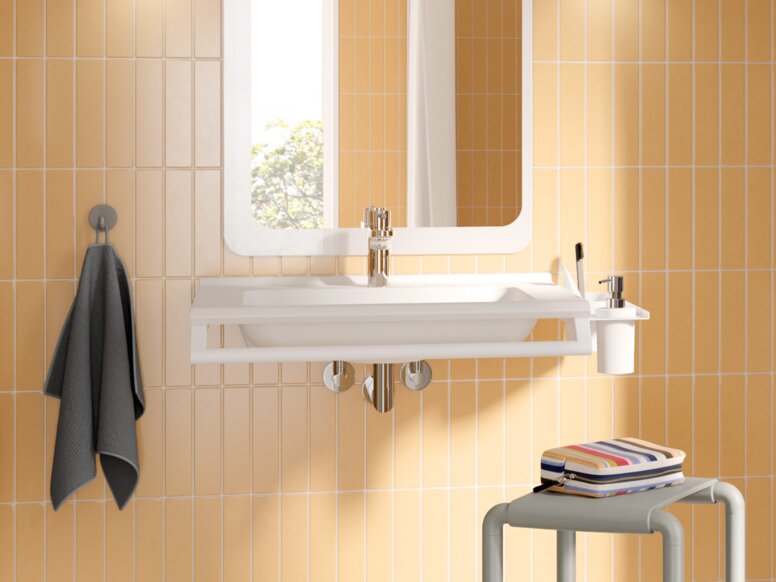

Waschtisch: Ergonomische Gestaltung für alle Nutzenden
Ein unterfahrbarer Waschtisch ermöglicht die Nutzung im Sitzen, insbesondere für Rollstuhlfahrende. Die empfohlene Montagehöhe liegt zwischen 80 und 85 cm. Seitlich sollte ein Abstand von mindestens 20 cm zu Wänden oder anderen Objekten eingehalten werden. Ein Spiegel sollte sowohl im Sitzen als auch im Stehen einsehbar sein.
Technische Details:
- Beinfreiheit unter dem Waschtisch: mindestens 67 cm hoch und 30 cm tief
- Armaturen sollten leicht bedienbar sein, z. B. Einhebelmischer
- Ablageflächen in erreichbarer Höhe für Pflegeutensilien
Die ergonomische Gestaltung des Waschtischs trägt wesentlich zur Selbstständigkeit und Sicherheit der Nutzenden bei.Die ergonomische Gestaltung des Waschtischs trägt wesentlich zur Selbstständigkeit und Sicherheit der Nutzenden bei.
Barrierefreie Dusche: Komfort und Sicherheit vereint
Eine bodengleiche Dusche bietet einen schwellenlosen Zugang und erhöht die Sicherheit. Die Mindestgröße beträgt 120 × 120 cm; für Rollstuhlfahrende sind 150 × 150 cm erforderlich. Die Duschfläche kann Teil der Bewegungsfläche sein. Ein rutschhemmender Bodenbelag und die Integration von Sitzmöglichkeiten und Haltegriffen sind essenziell.
Weitere Anforderungen an barrierefreie Duschen:
- Gefälle der Duschfläche: maximal 2 %
- Duschsitz in einer Höhe von 46–48 cm
- Armaturen in einer Höhe von 85–105 cm, leicht erreichbar
Die sorgfältige Planung der Dusche gewährleistet Komfort und Sicherheit für alle Nutzenden.
Haltegriffe: Unterstützung an den richtigen Stellen
Haltegriffe sollten neben WC, Dusche und Waschtisch positioniert werden. Die Montagehöhe von Haltegriffen ist in der DIN 18040-2 konkret geregelt, allerdings abhängig vom Einsatzbereich (z. B. WC, Dusche). Es sollte auch die Nachrüstbarkeit bei Bedarf berücksichtigt werden.
WC-Bereich
- Haltegriffe beidseitig am WC
- Griffhöhe: 85 cm über Fertigfußboden (Oberkante des Griffs in horizontaler Position)
- Länge der Griffe: mind. 70 cm – sie sollen bis in den Bereich der WC-Vorderkante reichen
- Abstand der Griffe: ca. 65 cm zwischen den Griffen, passend zur WC-Breite
Dusche:
- Vertikale Haltegriffe: frei positionierbar, sinnvoll im Bereich 85–105 cm Höhe
- Horizontale Haltegriffe: empfohlen bei 85–90 cm Höhe über Fertigfußboden Übrigens: Winkelgriffe kombinieren vertikale und horizontale Greifmöglichkeiten in einem Produkt – für mehr Flexibilität bei der individuellen Planung.
Übrigens: Winkelgriffe kombinieren vertikale und horizontale Greifmöglichkeiten in einem Produkt – für mehr Flexibilität bei der individuellen Planung.
Waschtisch:
- Hier ist kein verpflichtender Haltegriff gefordert, aber optionale vertikale Griffe neben dem Waschtisch sind möglich, um das Aufstehen zu unterstützen, in ähnlicher Höhe wie bei Dusche: 85–105 cm
Die richtige Platzierung und Ausführung der Haltegriffe erhöhen die Sicherheit und Selbstständigkeit der Nutzenden erheblich.

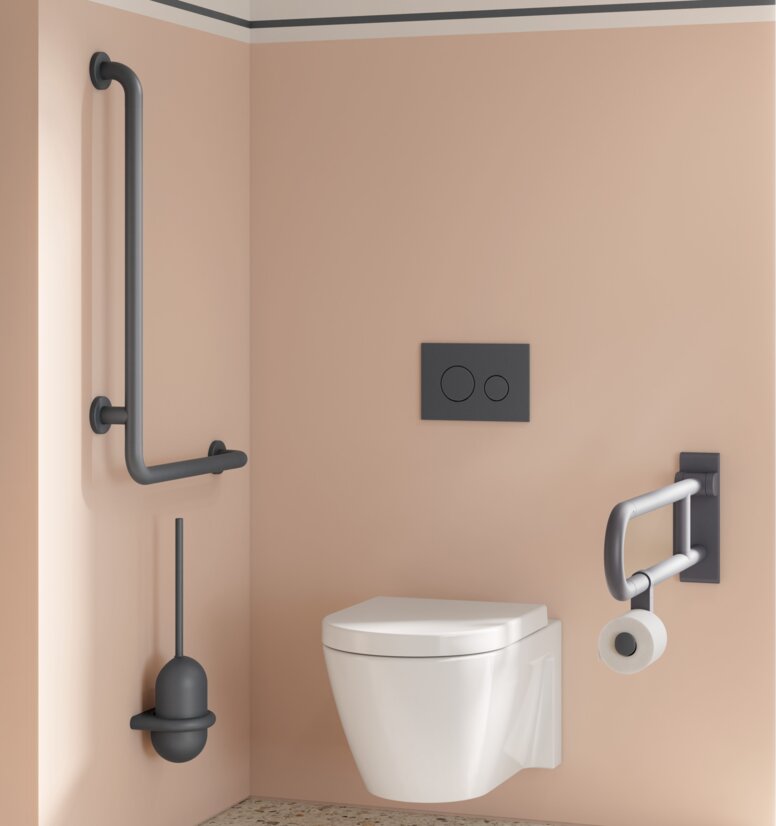

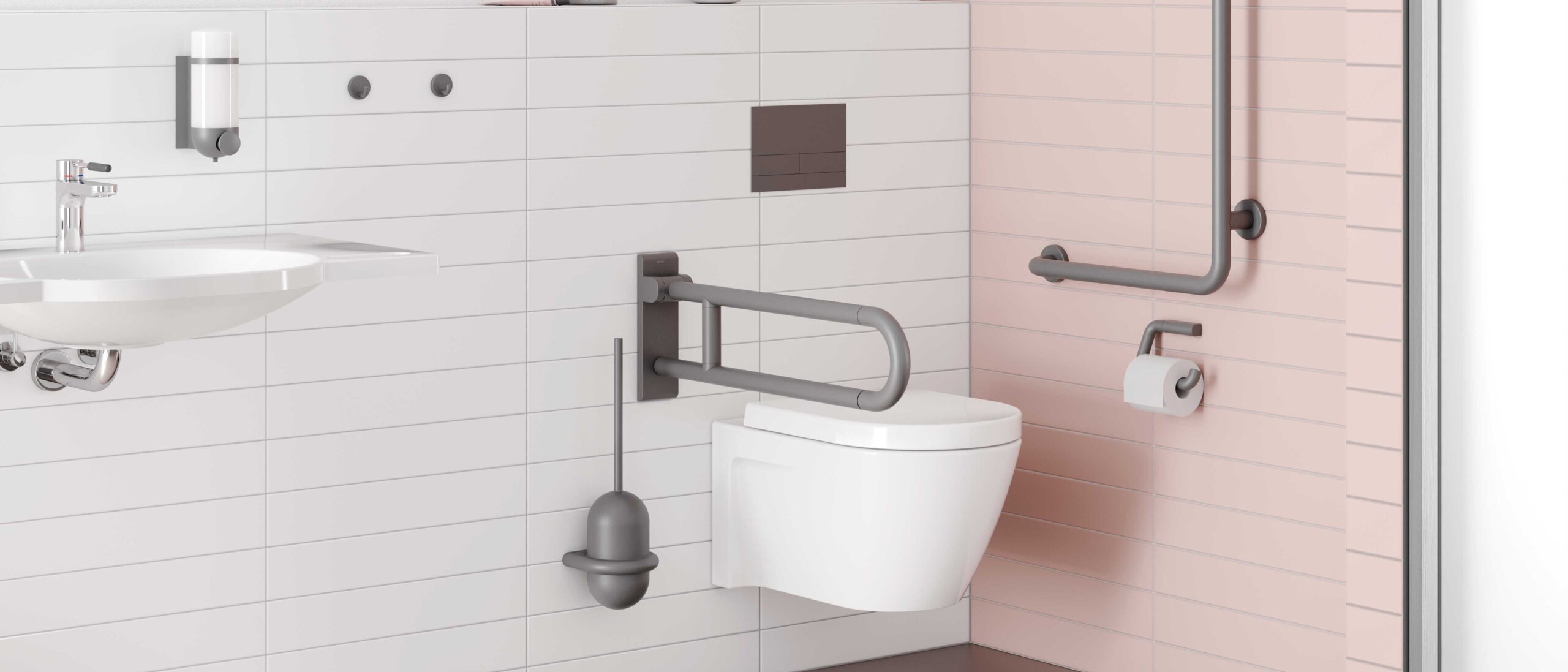

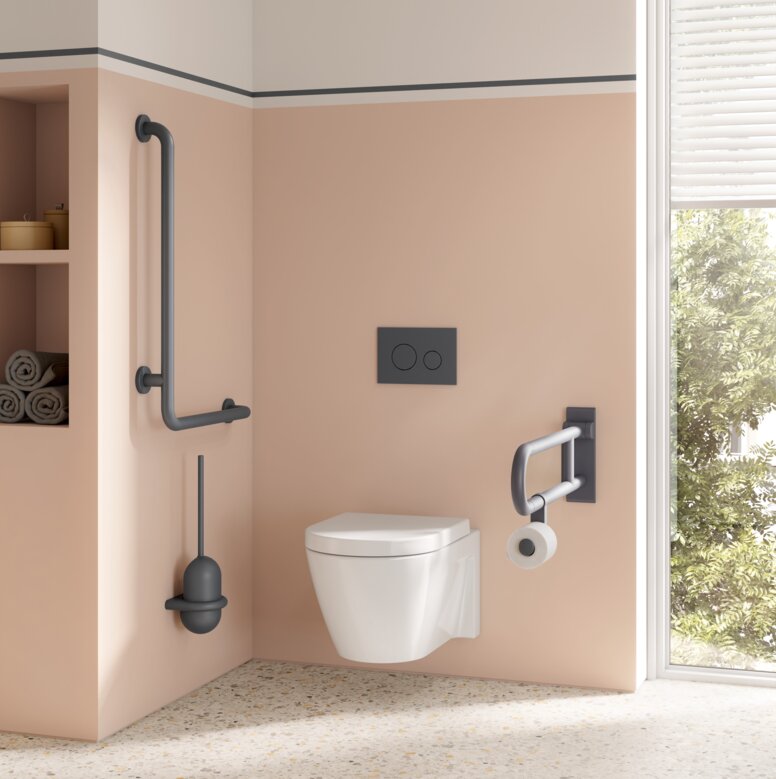

Barrierefreies WC planen: Freiflächen und Haltegriffe richtig anordnen
Ein Barrierefreies WC stellt besondere Anforderungen an die Gestaltung der Bewegungsflächen und die Anordnung von Stützklappgriffen. Nur bei ausreichend bemessenen seitlichen Freiflächen ist ein sicherer seitlicher Transfer für Rollstuhlfahrende möglich.
Ebenso wichtig sind eine ergonomisch richtige Sitzhöhe und die korrekte Montage der Haltegriffe. Bereits in der Grundrissplanung sollten Sie die nötigen Freiräume berücksichtigen, da spätere Anpassungen in diesem Bereich baulich meist nur schwer umsetzbar sind.
Wichtige Maße für das barrierefreie WC
- Seitliche Freiflächen: mindestens 90 cm je Seite
- WC-Sitzhöhe: 46–48 cm
- Stützklappgriffe beidseitig: klappbar, Griffhöhe 85 cm über Fertigfußboden
Eine klare Zonierung und gut erreichbare Halte- und Stützmöglichkeiten erhöhen nicht nur die Sicherheit, sondern verbessern auch die Alltagstauglichkeit für alle Nutzenden.
Planen Sie rechtssicher und förderfähig – mit den wichtigsten Vorgaben der DIN 18040-2 im Überblick. Unsere Planungshilfe unterstützt Sie dabei.
